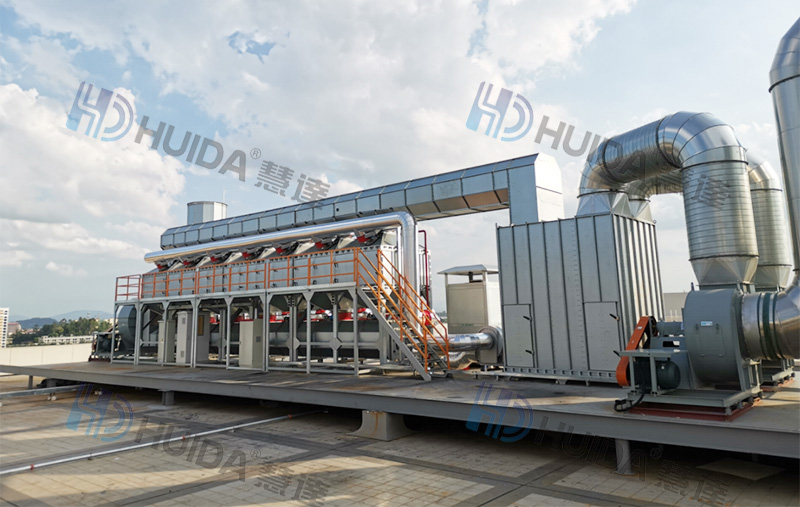

催化燃燒廢氣處理系統:

  由活性炭吸附床 催化、燃燒床、吸附風管及吸附閥門、脫附風管及脫附閥門、阻火器、泄爆及氮氣保護系統 活性炭、催化劑 風機、控制系統、排氣煙囪組成催化燃燒廢氣處理系統

運用領域:

  吸附回收凈化適用于印刷、電子、涂料、橡膠、涂裝行業??苫厥盏挠袡C(jī)物種類如下:烴類:苯、甲苯、二甲苯、溶劑油、石腦油、重芳烴等。鹵烴:三氯乙烷、二氯甲烷、三氯甲烷、四氯化碳等。酮類:丙酮、丁酮、甲基異丁酮等。酯類:乙酸乙酯、乙酸丁酯、乙酸丙酯等。醇類:乙醇、異丙醇、丁醇等。


原理解析:

活性炭吸附床 催化

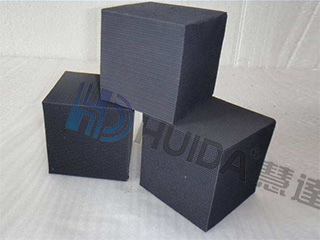

活性炭

耐水型蜂窩活性炭,比表面積大,吸附能力強, 流體阻力小,再生效果好;

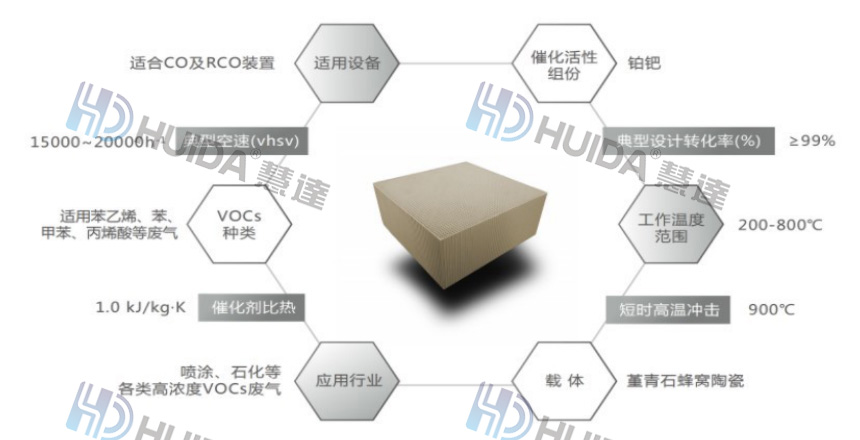

催化劑:

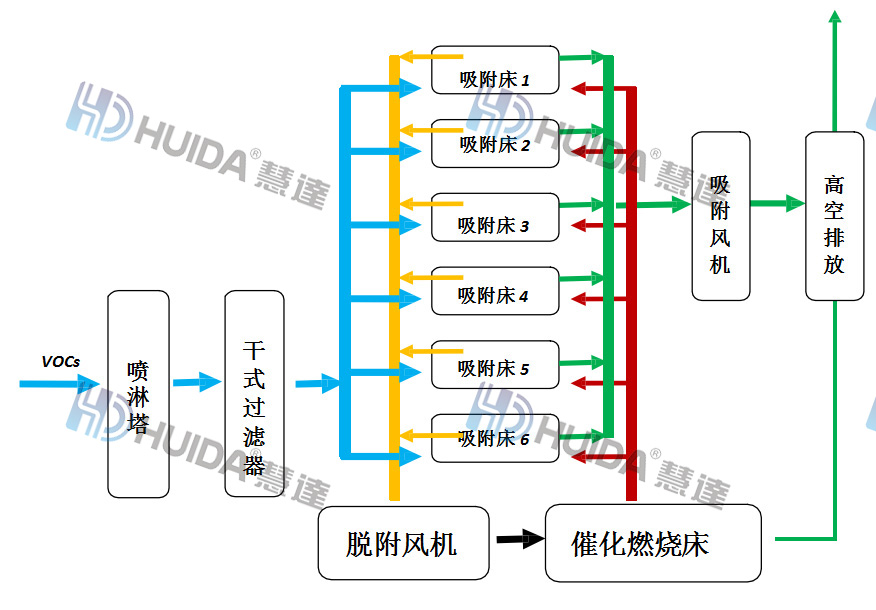

活性炭吸附脫附催化燃燒系統工藝流程:

  利用微孔活性物質對溶劑分子或分子團的吸附力,當廢 氣通過活性炭時,其中的有機溶劑即被阻留下來,從而使有 機廢氣得到凈化處理,又根據分子熱運動理論,從催化燃燒 床加給吸附床熱能,提高被吸附分子或分子團的熱運動能量,當分子熱動力足以克服吸附力時,有機溶劑分子便從吸附 體系中爭脫出來,從而使活性炭得到再生,同時有機廢氣得到濃縮。

  活性炭脫附時,燃燒后產生的熱能一部分排往大氣,一部分送往吸附床,用于活性炭的脫附再生。這樣可以滿足燃 燒和脫附所需熱能,大大節省能耗。

  當某個吸附床吸附飽和需要脫附再生時,由PLC程序自動切換到脫附工作狀態。脫附結束,該吸附床重新回到吸附工 作狀態,由此循環脫附和吸

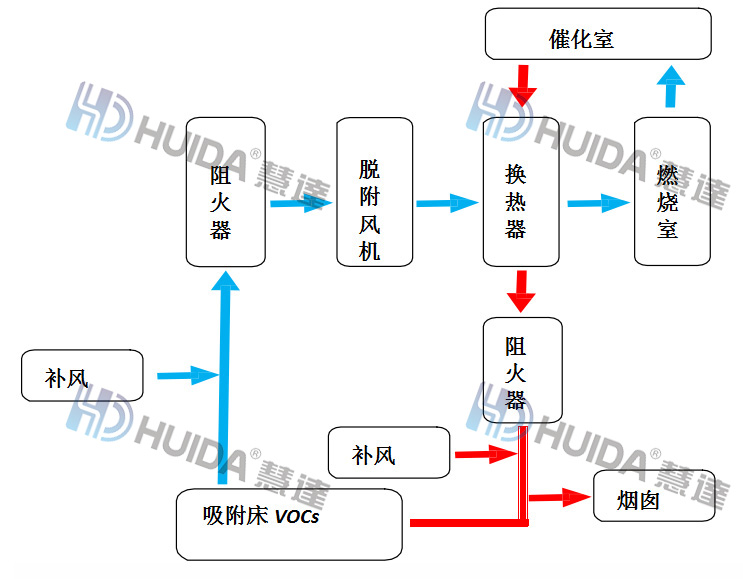

催化燃燒系統工藝流程

  吸附床內廢氣在脫附風機的作用通過阻火器及換熱器進 入燃燒室,當燃燒室溫度加熱到一定溫度時,達到廢氣燃燒 反應溫度,再通過催化室的作用,使廢氣分解成二氧化碳和 水,再進入換熱器與低溫氣體進行熱交換,使進入的低溫氣 體的溫度升高以達到廢氣所需的反應溫度,而高溫氣體被換 熱成150-200℃的氣體,再經過阻火器后,一部分排至煙囪, 一部分進入吸附床用于活性炭脫附再生,如此循環工作。

  如達不到廢氣的反應溫度,加熱系統會通過自控系統實現補償加熱,以此保證燃燒室內廢氣所需的反應溫度,廢氣 有效去除率達到97%以上。本系統由催化燃燒主體設備、風機及電控系統組成。 催化燃燒主體設備由換熱器、催化室、電加熱器、阻火器和防爆裝置等組成,阻火器位于進出風管道上,防爆裝置設在主體的頂部
